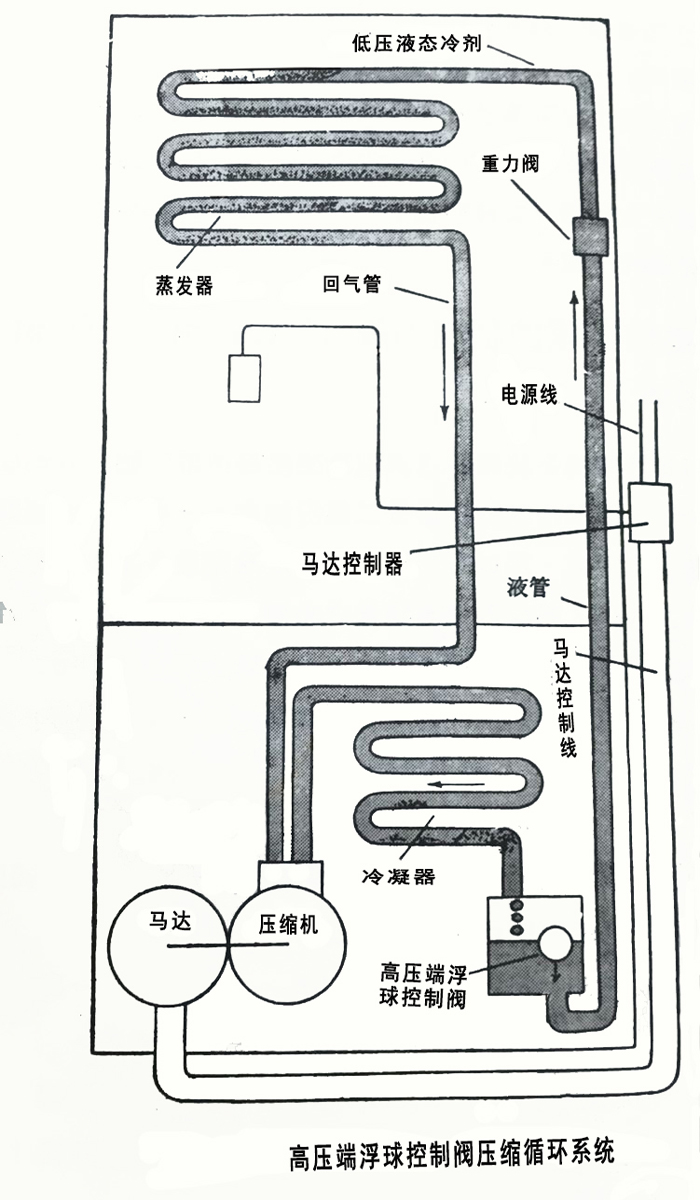

高压端浮球控制阀系统与前述典型冷冻压缩循环系统大致均相同，如图所示，仅将冷剂控制器两部分装置，一为浮球控制阀，安装在蓄液器之出口处，用以调节蒸发器中之冷剂量多少，因整个系统为一封密之系统，系统内充有定量的冷剂，如在贮液器内，冷剂量多时，表示蒸发器中的冷剂量必较少，故浮球上浮，出口增大，多流出冷剂，以补充蒸发器中的不足，相反如蒸发器中冷剂过多，高压端蓄液器必少，浮球下沉，关小冷剂流量。另一为重力阀（Weight Valve）或毛细管装置，装置于蒸发器入口处，降低冷剂压力用，使冷剂压力降低，体积膨胀，以便进入蒸发器中蒸发吸热。重力阀应用于中、大型系统，毛细管应用于小型系统中。
此冷冻循环过程为：压缩机→冷凝器→蓄液器→高压浮球开关→液管→重力阀或毛细管→蒸发器→压缩机。
此种高压端浮球控制阀系统之冷剂充灌量，必须相当精确，否则浮球将失去控制之意义，故此种系统均应用在部分商业或工业上较高的运转效率系统中。
